鱗板機撥料打散裝置設計技術概要
瀏覽次數：發布日期：2021-02-21
背景技術：

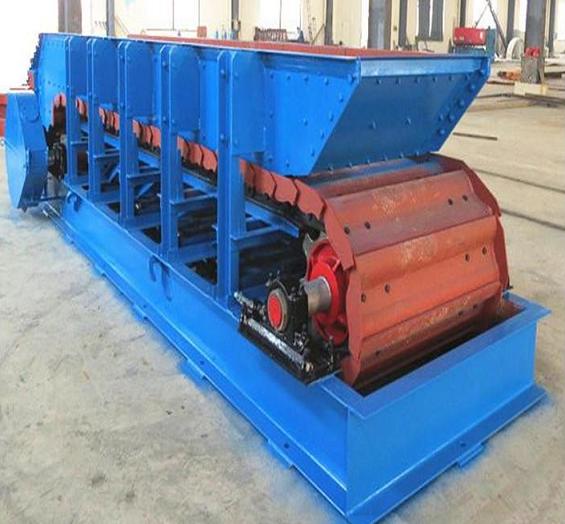

在水泥窯協同處理生活垃圾系統中，破碎后的垃圾是通過鱗板機輸送到料斗中，由于破碎后的垃圾具有濕度大，易纏繞等特性，在鱗板機輸送過程中，經常會出現堵料的現象；所以就需要對于鱗板機上的垃圾進行打散處理，避免垃圾的堆積。本技術的目的在于克服現有技術的不足，提供一種鱗板機撥料打散裝置。
為了實現上述目的，本技術采用的技術方案為：
一種鱗板機撥料打散裝置，包括撥料輥，所述撥料輥設置在鱗板機的正上方；所述撥料輥連接有帶動撥料輥轉動的驅動電機；所述撥料輥在驅動電機的帶動下，撥料輥旋轉方向與鱗板機運動方向相反。
所述撥料輥上設有多個撥料板。
每個所述撥料板傾斜設置。
相鄰所述撥料板傾斜方向相反。
所述撥料板包括第一板件和第二板件；所述第一板件和第二板件相對稱設置，所述第一板件和第二板件傾斜設置；所述第一板件一端與撥料輥相連接，另一端與第二板件端部相連接。
本技術的優點在于：
本技術提供了一種鱗板機撥料打散裝置，在鱗板機輸送的過程中，通過撥料輥的旋轉，對輸送的物料進行打散，避免鱗板機在輸送過程中堵料。
附圖說明
上述圖中的標記均為：
1、撥料輥，2、鱗板機，3、撥料板，31、第一板件，32、第二板件。
具體實施方式
下面對照附圖，通過對最優實施例的描述，對本技術的具體實施方式作進一步詳細的說明。
一種鱗板機撥料打散裝置，包括撥料輥1，所述撥料輥1設置在鱗板機2的正上方；所述撥料輥1連接有帶動撥料輥1轉動的驅動電機；所述撥料輥1在驅動電機的帶動下，撥料輥1旋轉方向與鱗板機2運動方向相反；本技術提供了一種鱗板機2撥料打散裝置，在鱗板機2輸送的過程中，通過撥料輥1的旋轉，對輸送的物料進行打散，避免鱗板機2在輸送過程中堵料。
作為優選的，本技術中所述撥料輥1上設有多個撥料板3；撥料板3的作用是為了更好的打散物流，運維撥料輥1外側面是一個圓弧形結構，與物料接觸面積較小，不利于打散，而設置了撥料板3，可以優化打散效果。
作為優選的，本技術中每個所述撥料板3傾斜設置；改變撥料板3與物料的接觸位置，使得撥料板3不會一次過多的接觸較多的物料，減少撥料板3受到的物料阻力，減少物料阻力對撥料板3的損壞。
作為優選的，本技術中相鄰所述撥料板3傾斜方向相反；避免撥料板3持續向一個方向傾斜時使得物料在一側發生堆積，優化了對物料的打散效果。
作為優選的，本技術中所述撥料板3包括第一板件31和第二板件32；所述第一板件31和第二板件32相對稱設置，所述第一板件31和第二板件32傾斜設置；所述第一板件31一端與撥料輥1相連接，另一端與第二板件32端部相連接；本技術中第一板件31、第二板件32組成了類似三角形的結構，使得撥料板3整體強度較大，保證了撥料板3的使用壽命。
技術特征：
1.一種鱗板機撥料打散裝置，其特征在于，包括撥料輥，所述撥料輥設置在鱗板機的正上方；所述撥料輥連接有帶動撥料輥轉動的驅動電機；所述撥料輥在驅動電機的帶動下，撥料輥旋轉方向與鱗板機運動方向相反。
2.根據實用要求1所述的一種鱗板機撥料打散裝置，其特征在于，所述撥料輥上設有多個撥料板。
3.根據實用要求2所述的一種鱗板機撥料打散裝置，其特征在于，每個所述撥料板傾斜設置。
4.根據實用要求3所述的一種鱗板機撥料打散裝置，其特征在于，相鄰所述撥料板傾斜方向相反。
5.根據實用要求2所述的一種鱗板機撥料打散裝置，其特征在于，所述撥料板包括第一板件和第二板件；所述第一板件和第二板件相對稱設置，所述第一板件和第二板件傾斜設置；所述第一板件一端與撥料輥相連接，另一端與第二板件端部相連接。
技術總結
本技術涉及水泥窯垃圾處理系統領域，具體來說是一種鱗板機撥料打散裝置，包括撥料輥，所述撥料輥設置在鱗板機的正上方；所述撥料輥連接有帶動撥料輥轉動的驅動電機；所述撥料輥在驅動電機的帶動下，撥料輥旋轉方向與鱗板機運動方向相反。本技術提供了一種鱗板機撥料打散裝置，在鱗板機輸送的過程中，通過撥料輥的旋轉，對輸送的物料進行打散，避免鱗板機在輸送過程中堵料。
在水泥窯協同處理生活垃圾系統中，破碎后的垃圾是通過鱗板機輸送到料斗中，由于破碎后的垃圾具有濕度大，易纏繞等特性，在鱗板機輸送過程中，經常會出現堵料的現象；所以就需要對于鱗板機上的垃圾進行打散處理，避免垃圾的堆積。本技術的目的在于克服現有技術的不足，提供一種鱗板機撥料打散裝置。
為了實現上述目的，本技術采用的技術方案為：
一種鱗板機撥料打散裝置，包括撥料輥，所述撥料輥設置在鱗板機的正上方；所述撥料輥連接有帶動撥料輥轉動的驅動電機；所述撥料輥在驅動電機的帶動下，撥料輥旋轉方向與鱗板機運動方向相反。
所述撥料輥上設有多個撥料板。
每個所述撥料板傾斜設置。
相鄰所述撥料板傾斜方向相反。
所述撥料板包括第一板件和第二板件；所述第一板件和第二板件相對稱設置，所述第一板件和第二板件傾斜設置；所述第一板件一端與撥料輥相連接，另一端與第二板件端部相連接。
本技術的優點在于：
本技術提供了一種鱗板機撥料打散裝置，在鱗板機輸送的過程中，通過撥料輥的旋轉，對輸送的物料進行打散，避免鱗板機在輸送過程中堵料。
附圖說明
上述圖中的標記均為：

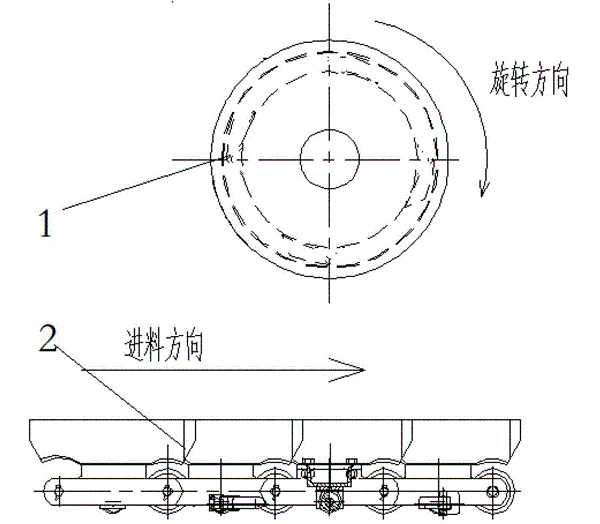

1、撥料輥，2、鱗板機，3、撥料板，31、第一板件，32、第二板件。
